A9 Ayhrn Autobahn, Abschnitt Graz - Gratkorn Plabutschtunnel - Kaverne Nord Kühlung über Löschwasserversorgungsanlage

Im Plabutschtunnel sind in der Nordkaverne die Verteiler für die Frequenzumrichter

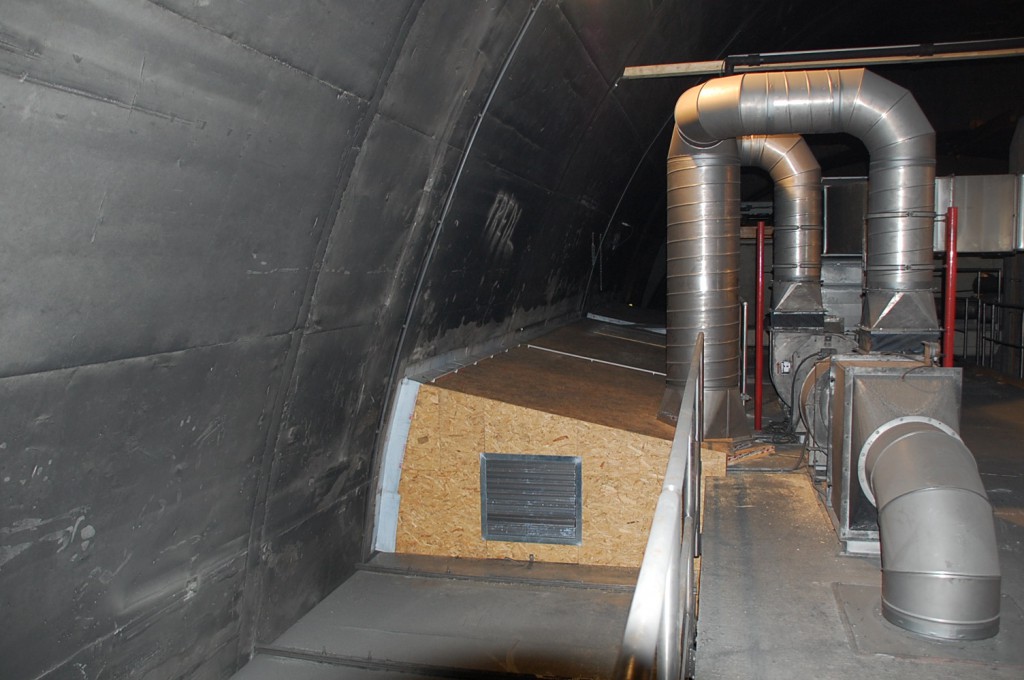

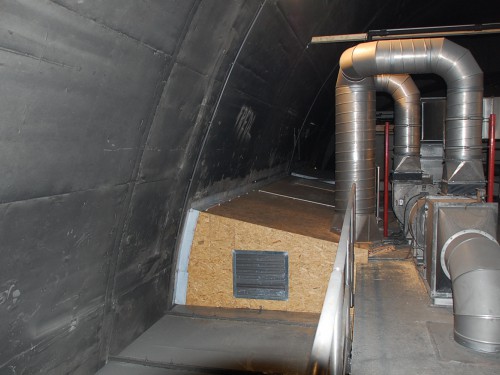

(FU) der Lüftungsanlage direkt in der Kavernenhalle aufgestellt. Die Verteiler werden mit einer Lüftungsanlage über den Doppelboden mit Frischluft
versorgt, die aus dem Zuluftschacht angesaugt wird. Zusätzlich haben die FU Verteiler
zwei leistungsstarke Lüfter im Verteilerdach integriert, welche zusätzlich Luft aus dem
Doppelboden zur Kühlung ansaugen.

In den FU Verteilern in der Kaverne treten zwei Probleme auf:

1. Die eingebauten Lüfter der FU Verteiler saugen mehr Luft aus dem
Doppelboden an, als durch die Lüftungsanlage saubere Luft nachströmt. Da der
Doppelboden nicht luftdicht abgeschlossen ist wird Schmutz in den
Doppelboden und weiter in die Verteiler gezogen, dieser setzt sich auf den
elektronischen Bauteilen ab und behindert die Kühlung.

2. Wenn durch den Lüftungsschacht im Sommer warme und feuchte Frischluft von
außen angesaugt wird beginnt diese in der Kaverne bei einer ständig gleichen
Temperatur von ca. 23°C zu kondensieren. Wird diese Luft nun zur Kühlung in
den Doppelboden geblasen, beginnt sie sich in den Verteilern abzusetzen und
die Verteiler werden innen feucht. Dadurch wird die Elektronik angegriffen und
zerstört.

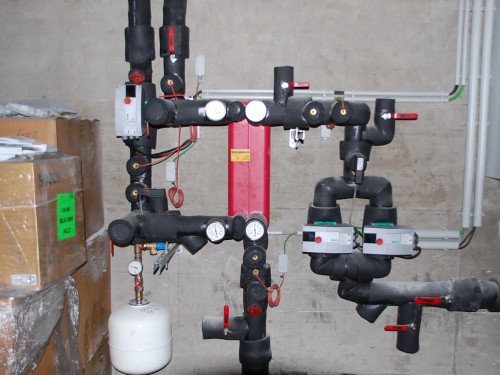

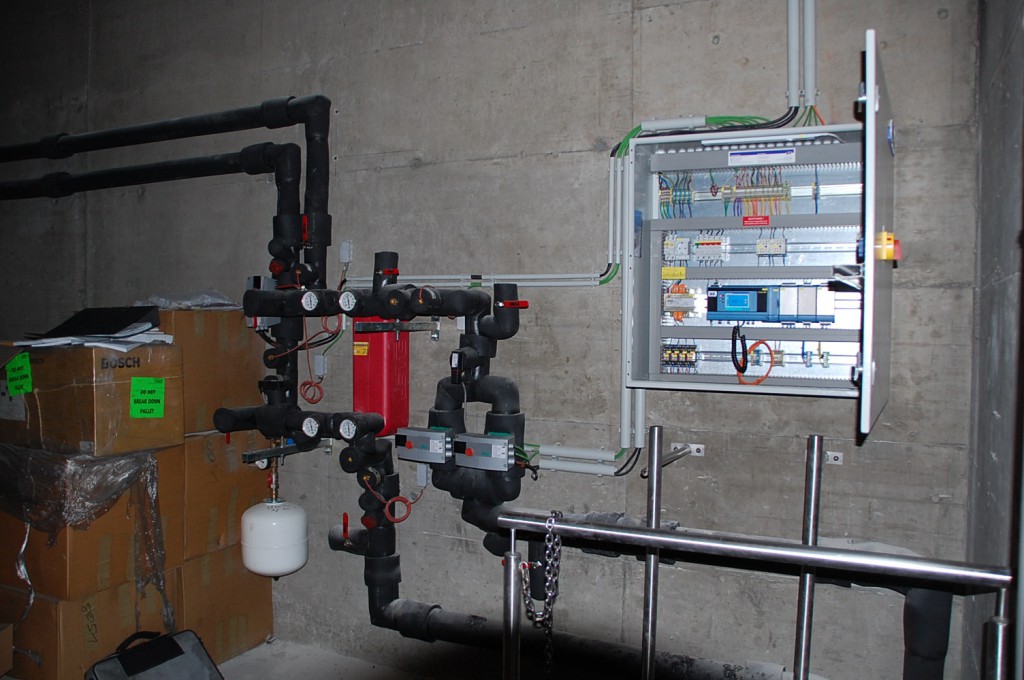

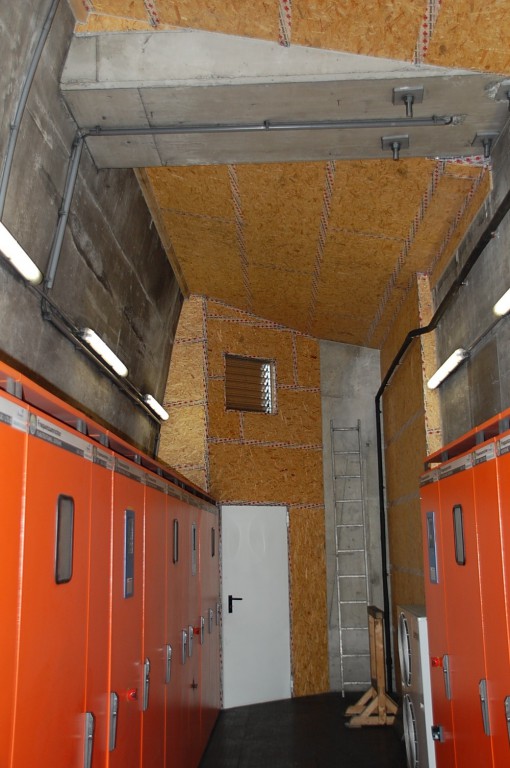

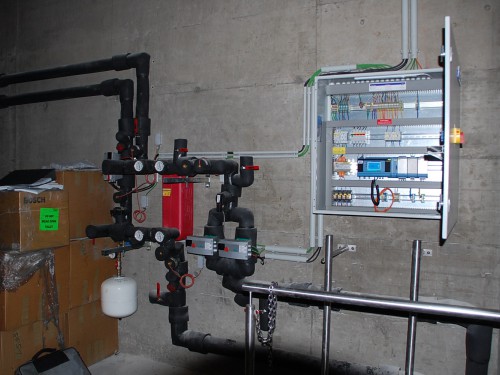

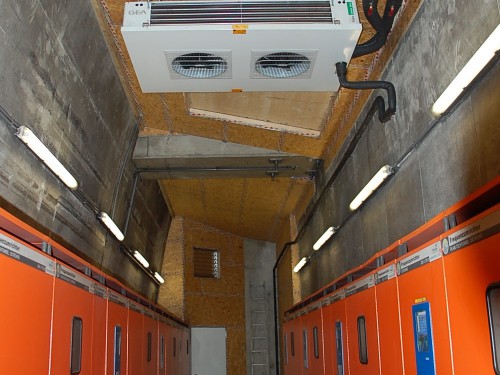

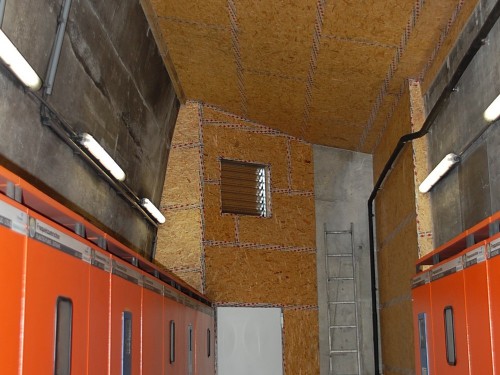

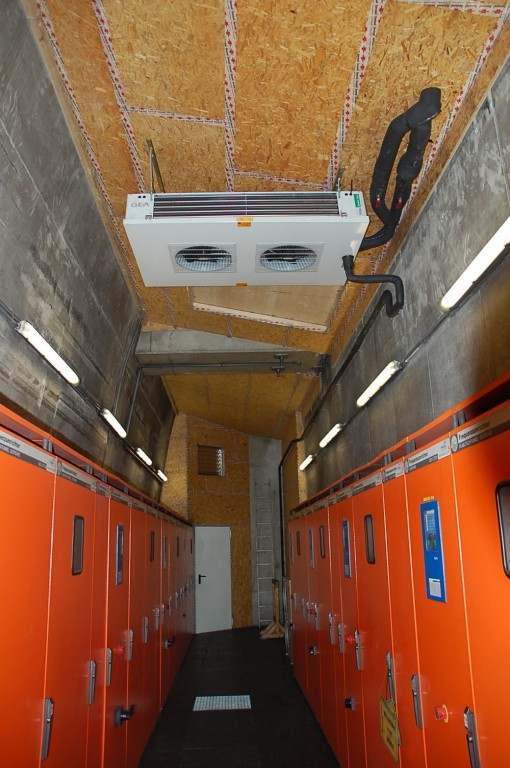

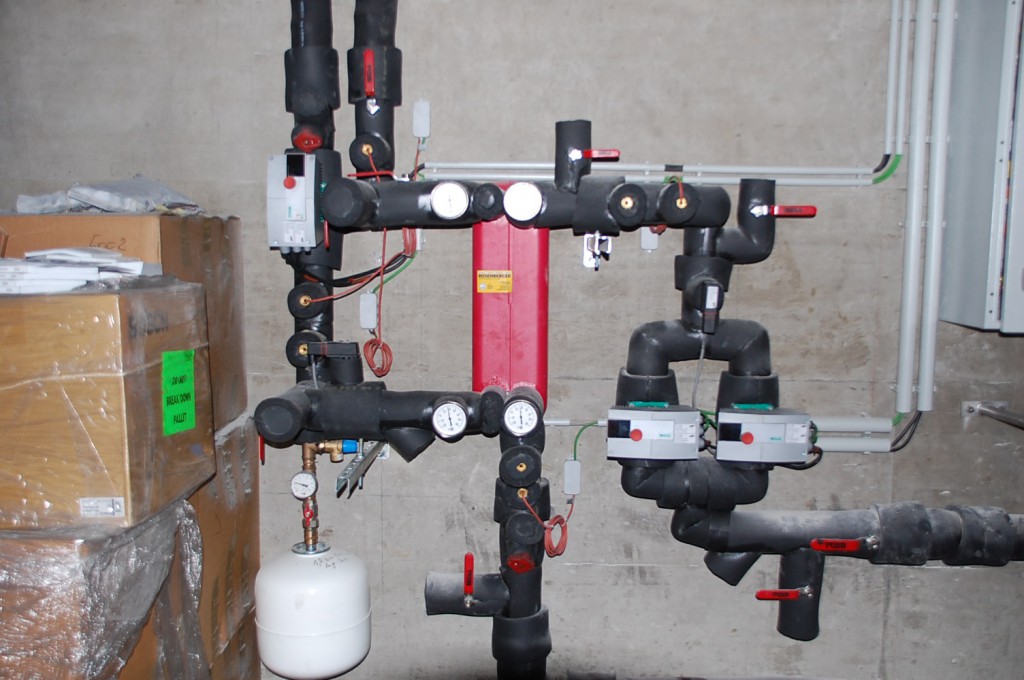

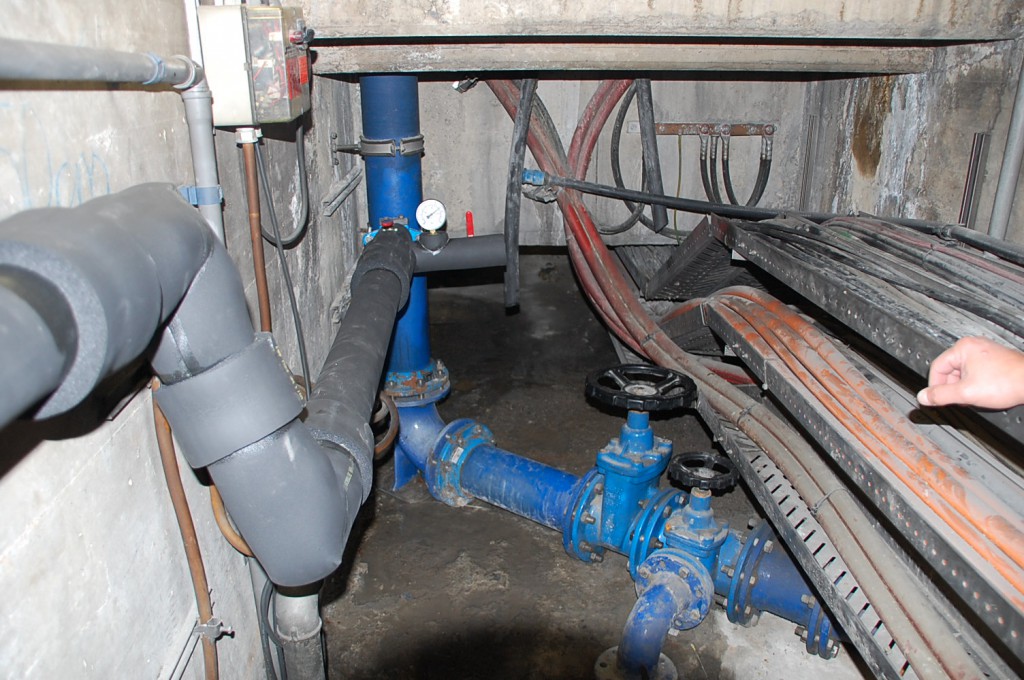

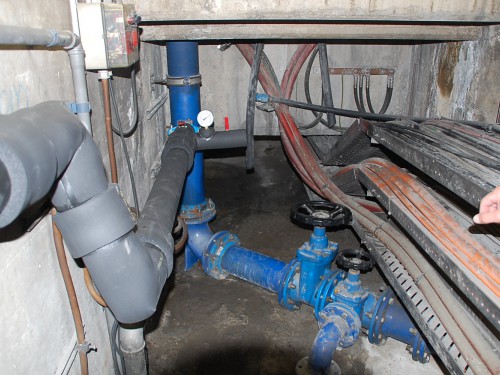

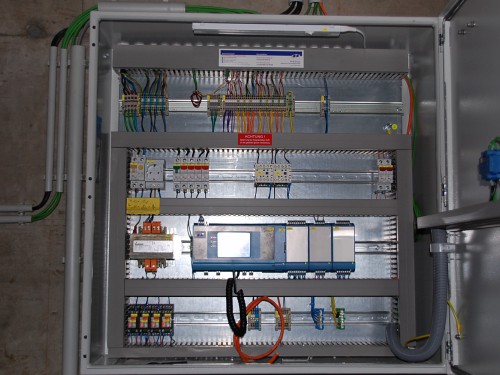

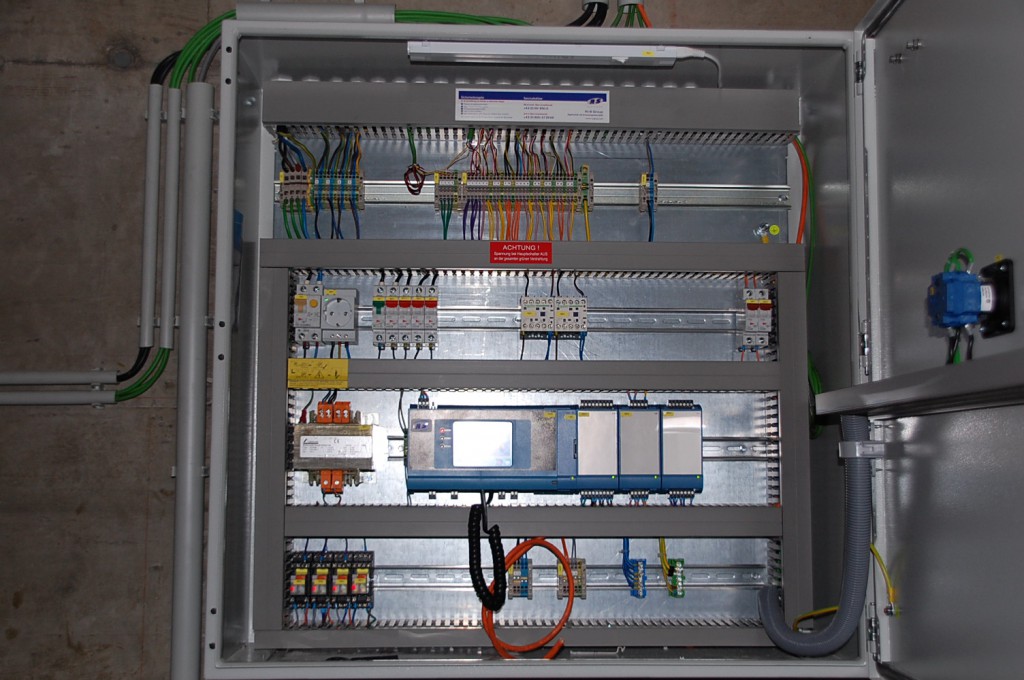

Als Abhilfemaßnahme soll der entsprechende Bereich eingehaust werden und mit einer Klimaanlage ausgestattet werden. Da keine Möglichkeit besteht, die anfallende Wärme direkt ins Freie abzugeben, erfolgt die Abgabe der Wärme über die zirkulierende Löschwasserleitung über einen Wärmetauscher. Die Klimaanlage saugt die warme Luft unterhalb der Einhausungsdecke an und bläst
diese direkt über Lüftungskanäle in den Doppelboden ein.
Die Verteiler saugen die gekühlte Luft im Bedarfsfall mit den integrierten Lüftern vom
Doppelboden an und führen diese über die Leistungselektronik der Frequenzumrichter
